Ukážka základov používania

1. Cieľ merania

Cieľom ukážky použitia základných funkcií aplikácie MAPUJ PRO je zameranie hranice plošného objektu, ako je napr. poľnohospodársky pozemok a zistenie jeho výmery. Nakoniec sa zameraný pozemok vyexportuje do súboru KML, ktorý je možné otvoriť v programe Google Earth na vašom počítači.

2. Vytvorenie novej vrstvy

uvod
Z Menu vyberte voľbu Geo-Projekty
uvod
uvod

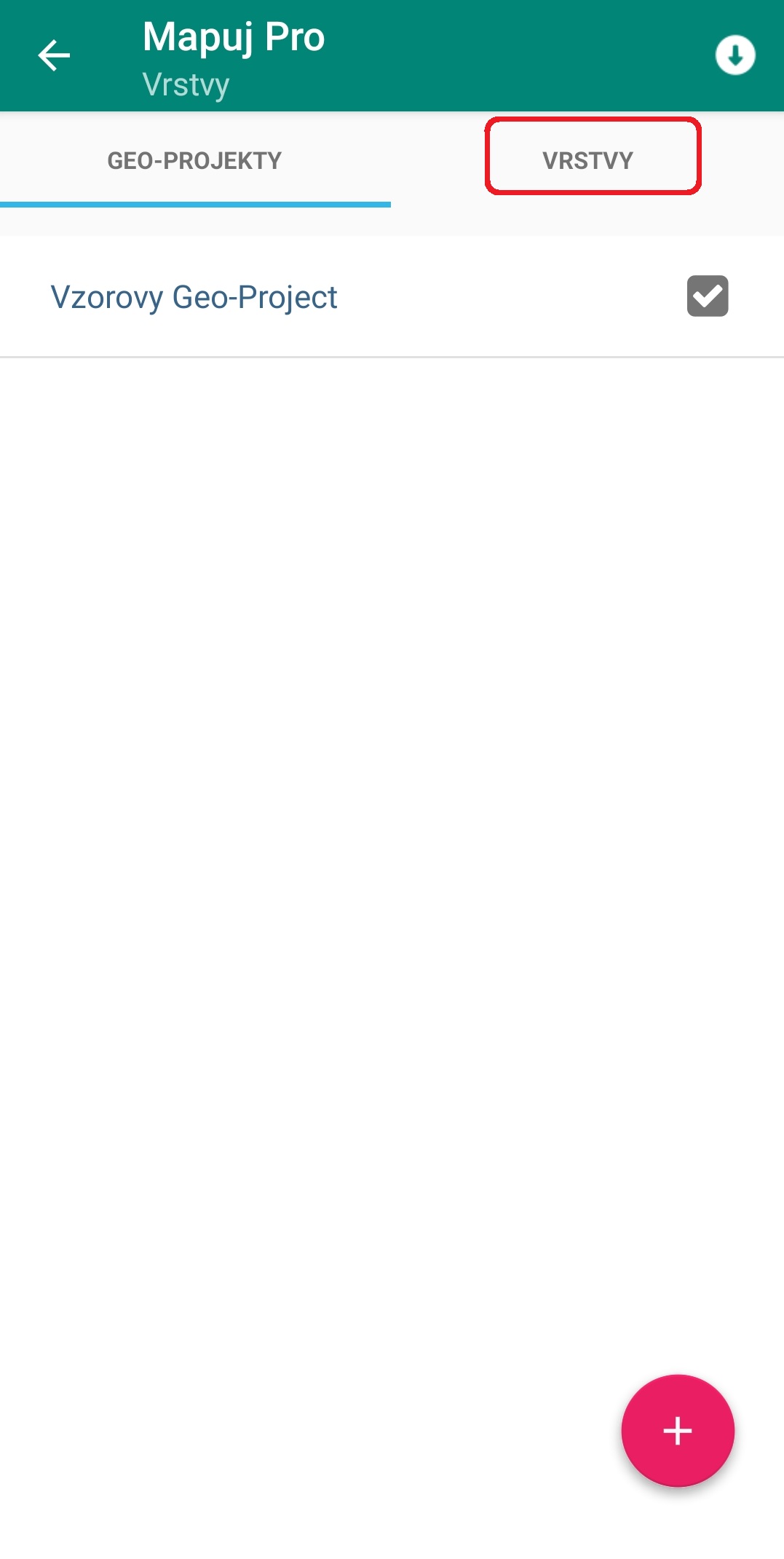

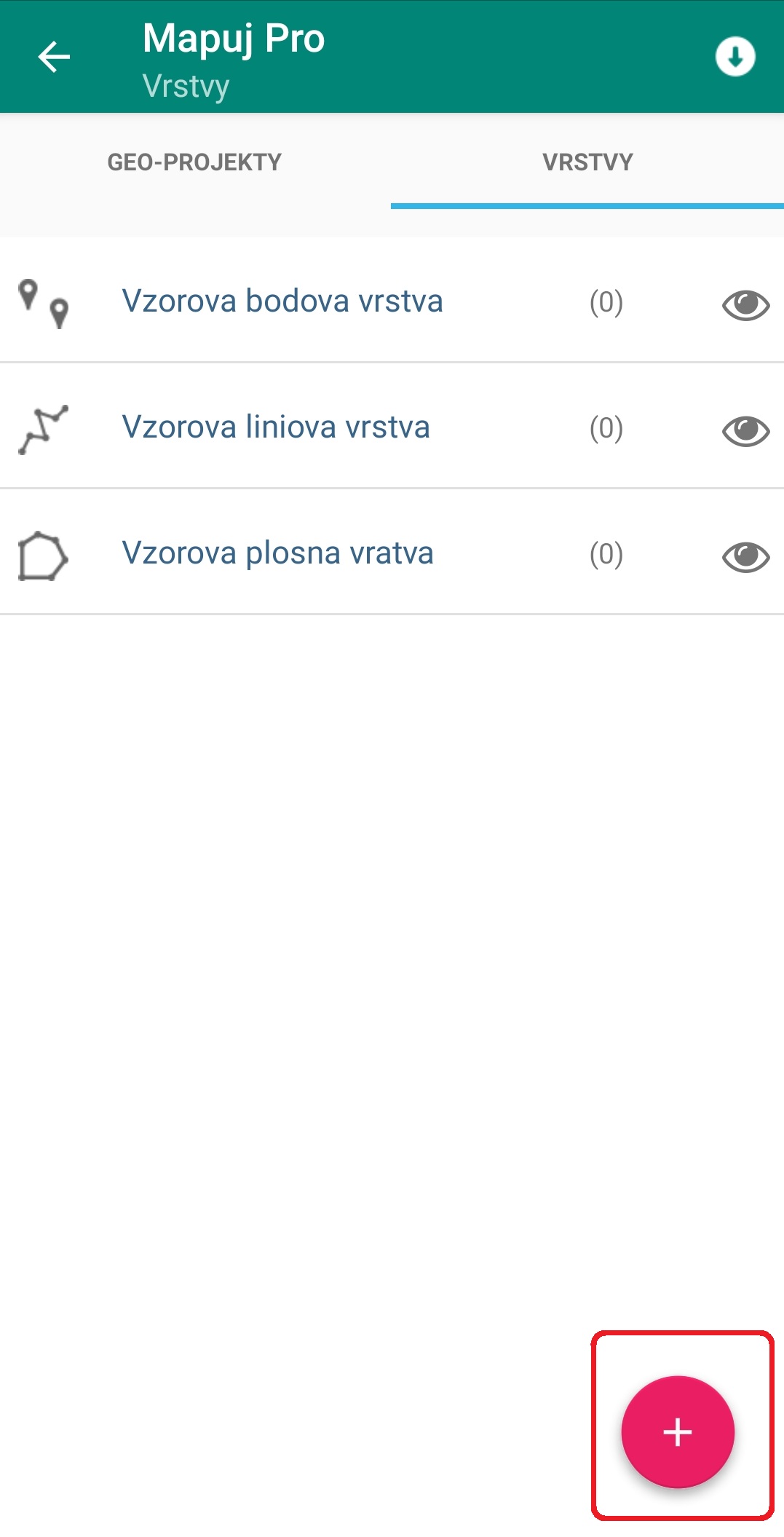

Vyberte záložku Vrstvy a potom kliknite vpravo dole na ikonu + pre vytvorenie novej vrstvy.

uvod

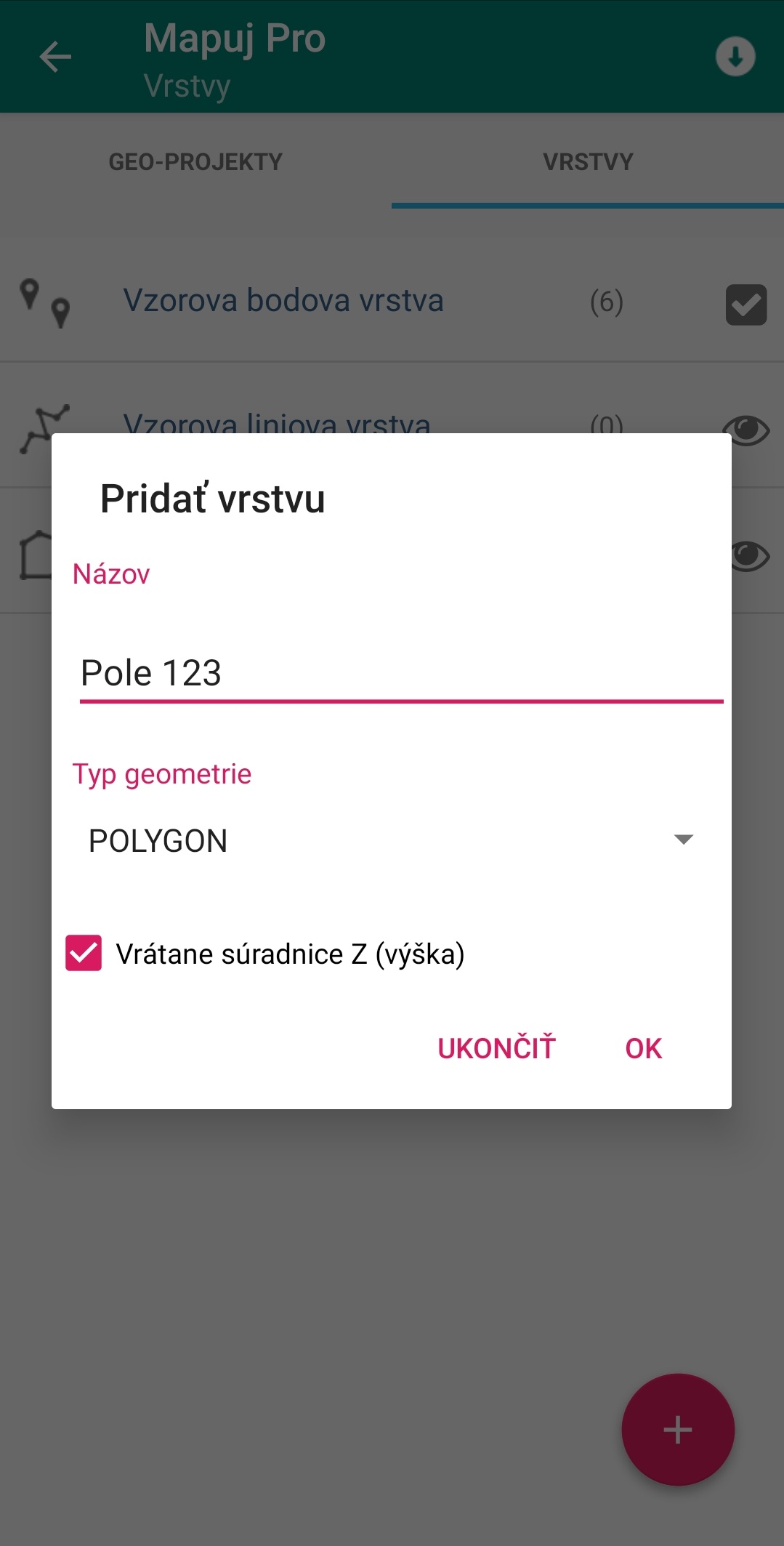

Zadajte želaný názov novej vrstvy, vyberte typ geometrie – Polygon a potvrďte kliknutím na OK. V prípade potreby si môžete zadefinovať ďalšie atribúty.

3. Zapnutie GPS a určenie polohy

uvod

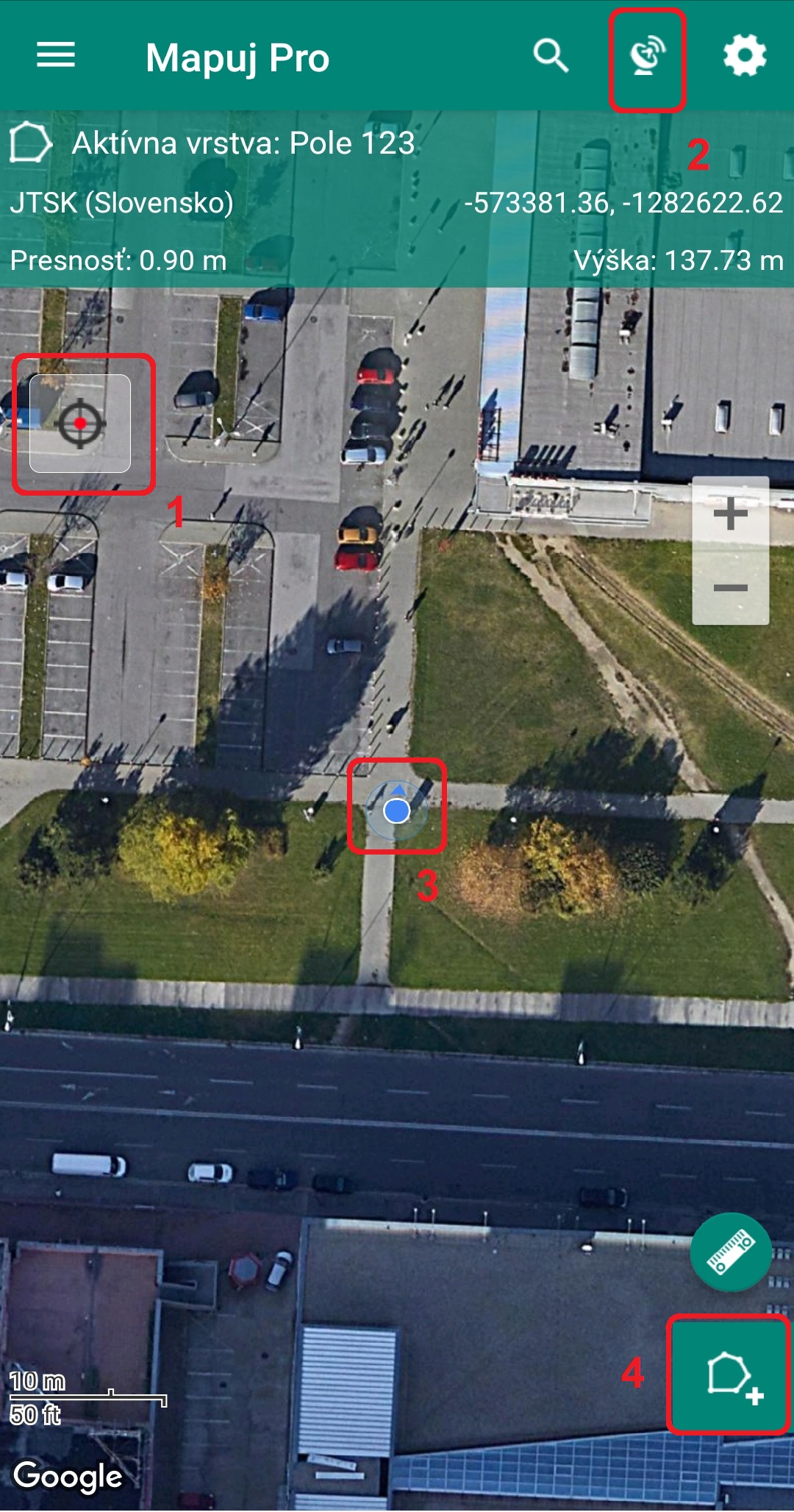

Aktivujte pripojenie ku GPS (1). Stav príjmu družicových signálov, stav určenia polohy a jej presnosť môžete sledovať na GPS obrazovke cez tlačidlo 2. Ak je GPS poloha určená, v strede obrazovky sa zobrazí modrý krúžok (3) predstavujúci vašu aktuálnu polohu.

4. Vytvorenie nového prvku

Postavte sa na miesto na hranici pozemku, kde chcete začať merania kliknite na ikonu pre pridanie nového prvku (4).

uvod

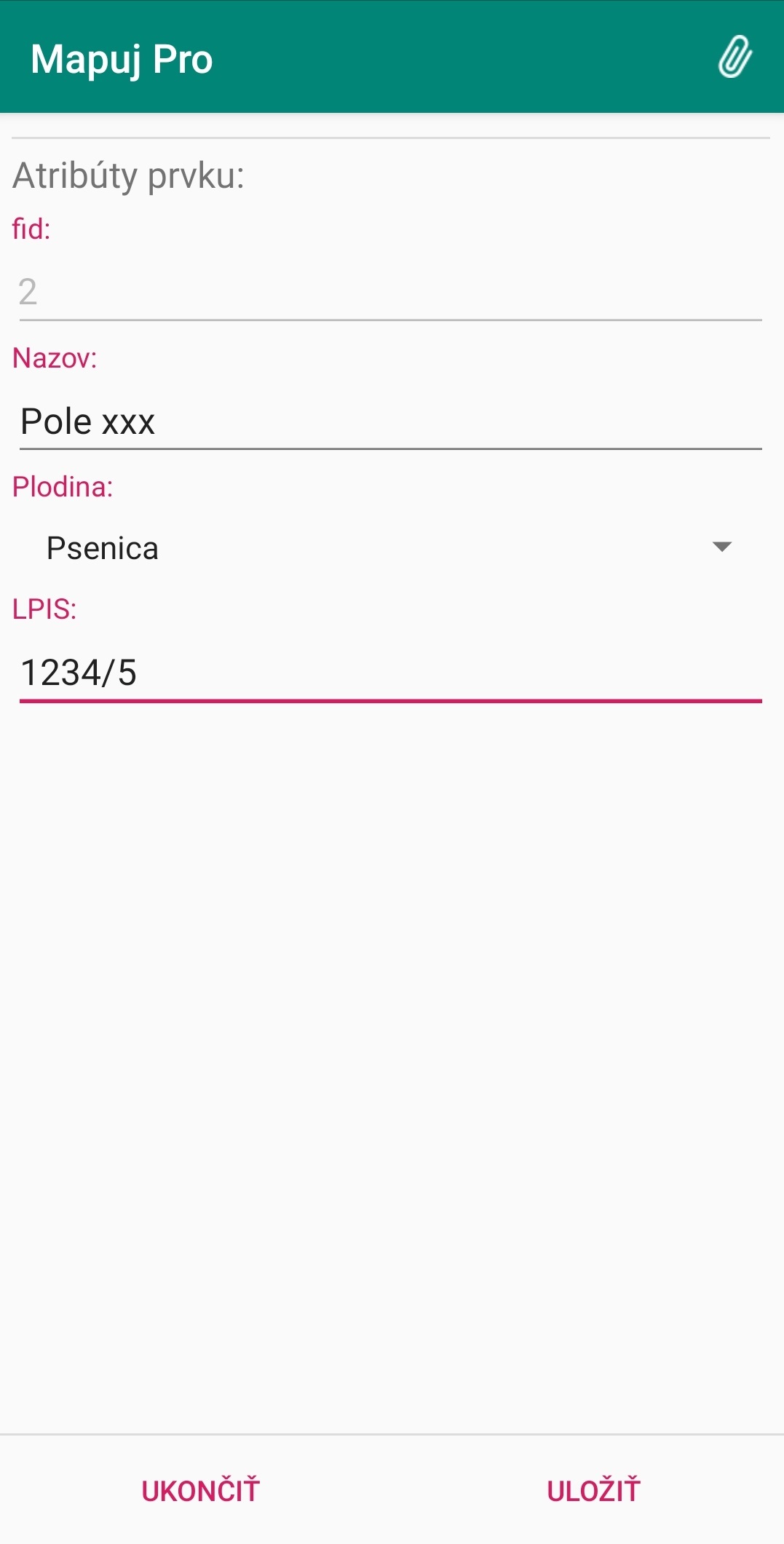

Zadajte názov zameriavaného prvku/pozemku, zadajte atribúty zo zoznamu, ak je pripojený, prípadne vyplňte ostatné atribúty a potvrďte kliknutím na Uložiť.

5. Zameranie geometrie nového prvku

uvod

Keď stojíte na hranici pozemku odkiaľ chcete začať meranie, kliknite na tlačidlo záznamu trasy (rec) a začnite kráčať s vašim zariadením po hranici pozemku.

uvod

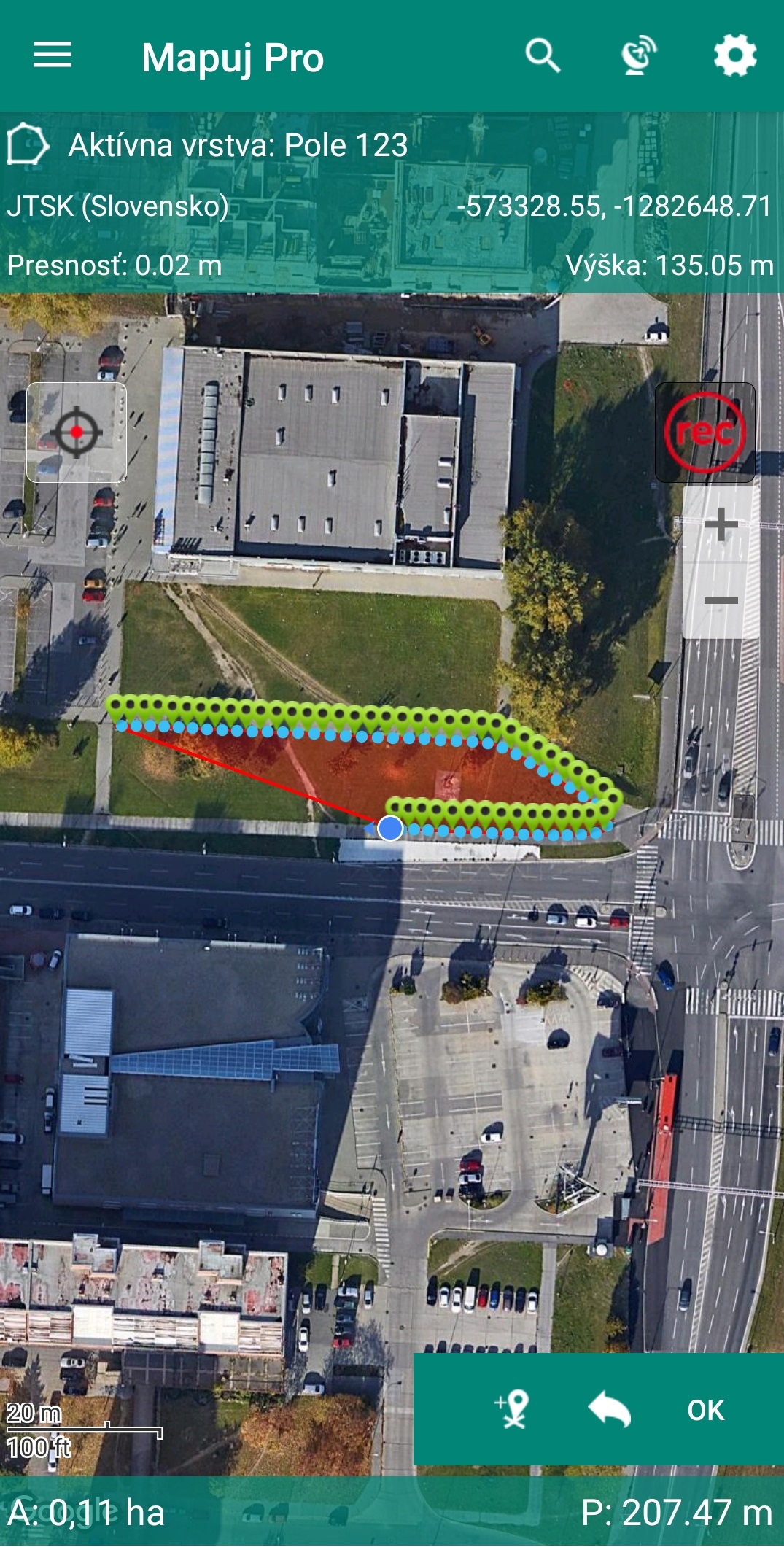

Na mapovej obrazovke môžete sledovať ako pribúdajú zaznamenané lomové body počas vašej chôdze po obvode. Nastavenie, ako často sa budú jednotlivé body pridávať nájdete v Nastaveniach – Rôzne nastavenia, kde si nastavíte interval vzdialenosti, alebo časový interval. V dolnej časti mapovej obrazovky môžete vidieť narastajúcu výmeru a obvod.

uvod

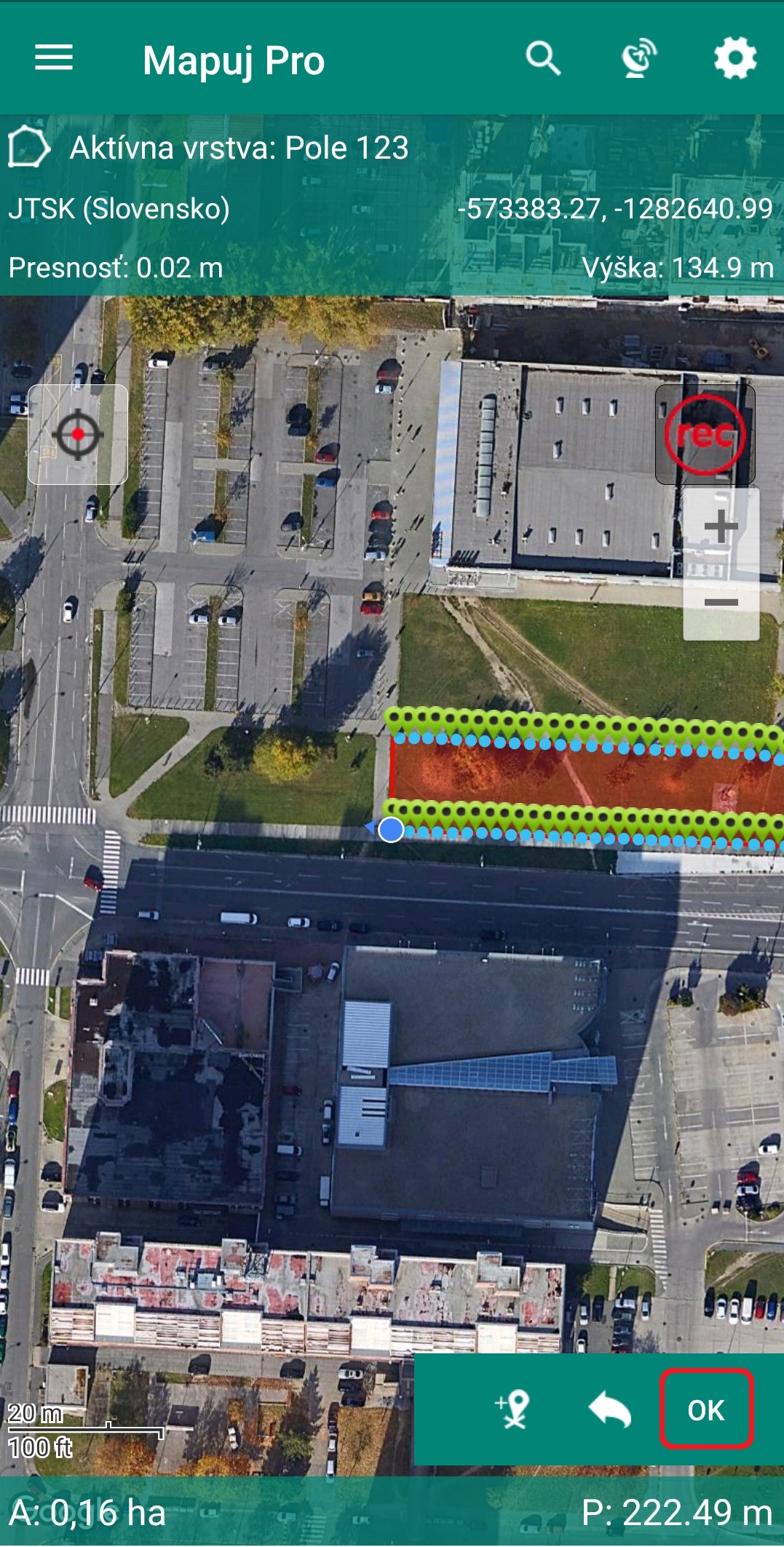

Ak ste už obišli celý pozemok, ukončite meranie kliknutím na OK. Posledný zameraný vrchol sa spojí s prvým a plošný objekt sa uzavrie.

uvod

Vytvorený prvok (pozemok) bude zobrazený na mape. Zobrazený popis a farebnosť závisia od nastavení vo vlastnostiach vrstvy (pozri bod 2 vyššie).

6. Editovanie atribútov nového prvku

uvod

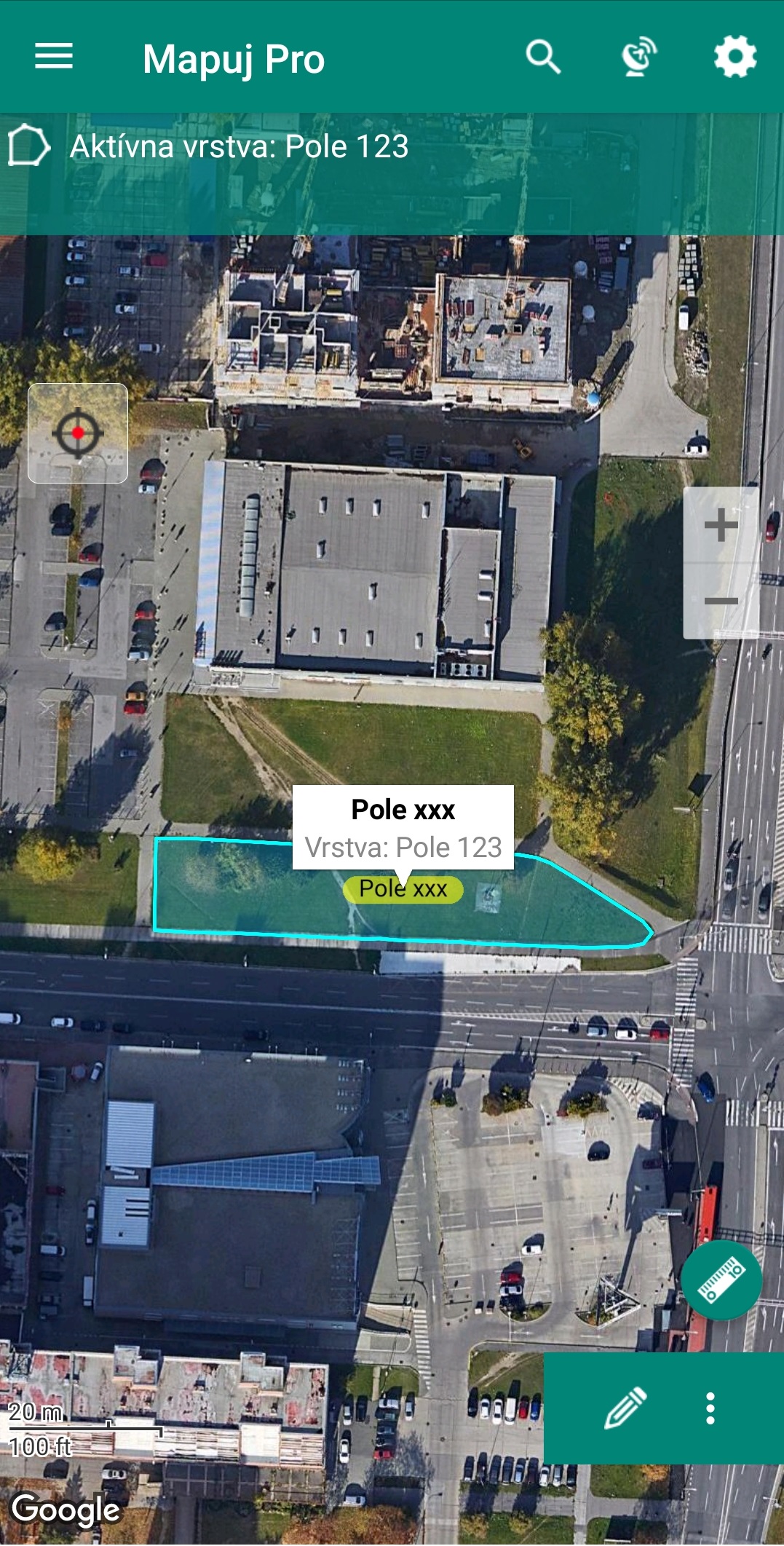

Ak chcete prezerať alebo editovať atribúty vytvoreného prvku (napr. pozrieť jeho výmeru a obvod) je potrebné zobraziť obrazovku Editovania prvku. Ak je zameraný pozemok viditeľný na mape, kliknite na neho prstom, aby sa zobrazil jeho názov v bielom rámiku.

uvod

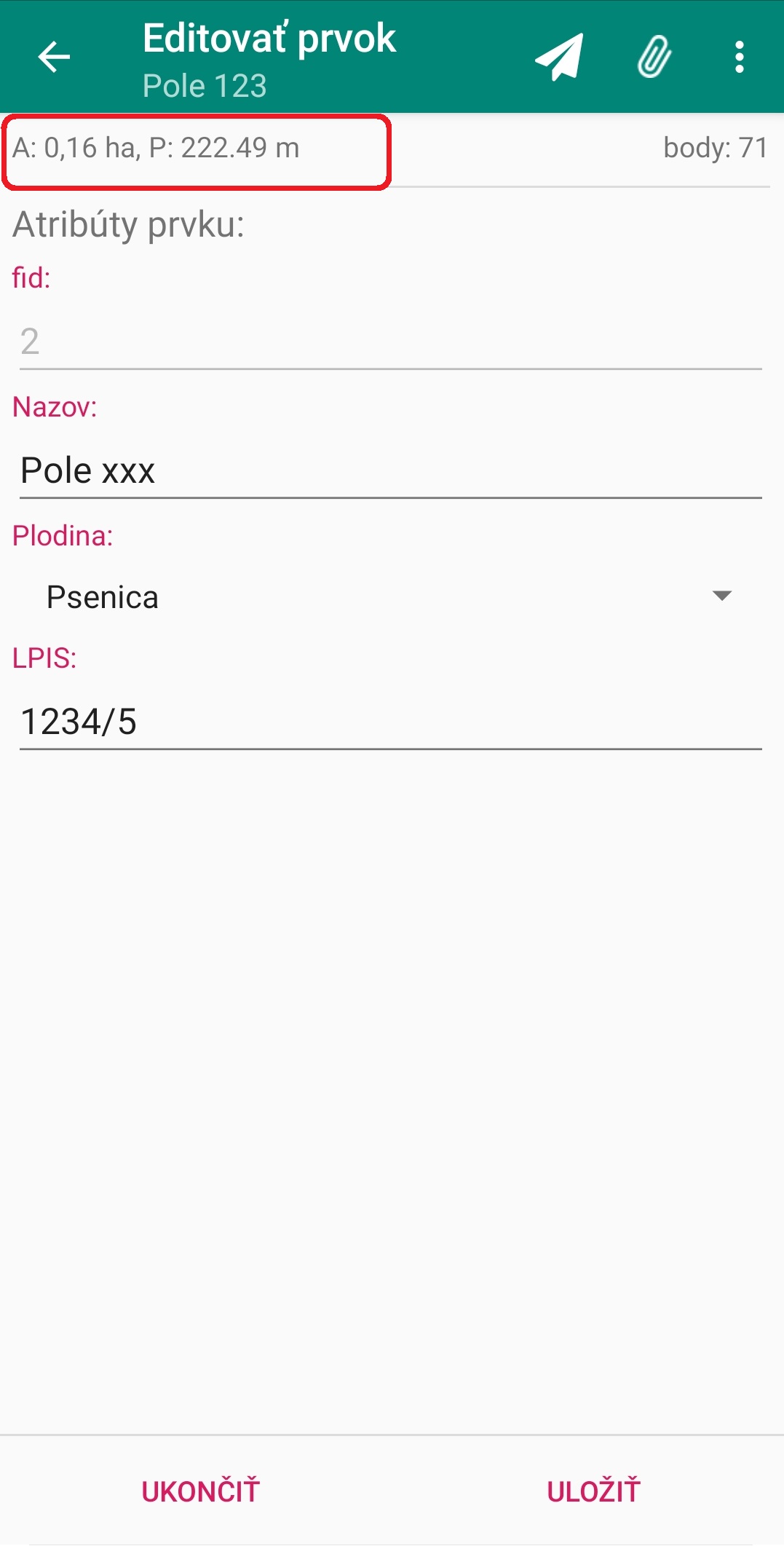

Kliknite znovu na názov prvku v bielom rámiku a zobrazí sa obrazovka Editovania prvku, kde môžete vidieť hodnoty výmery a obvodu, prípadne upraviť hodnoty atribútov.

7. Exportovanie výsledkov zameriavania

uvod

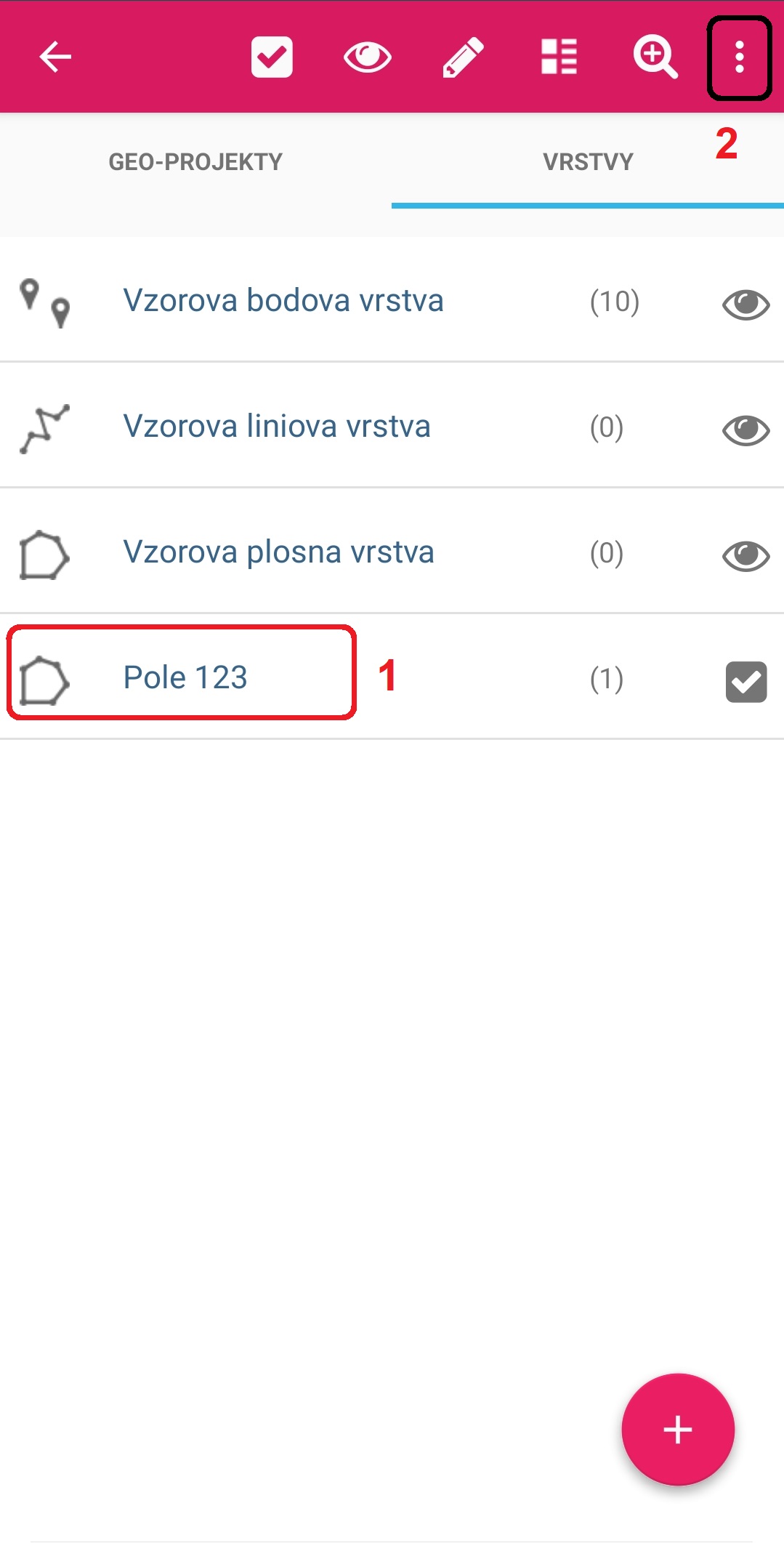

Z Menu vyberte Geo-Projekty - Vrstvy a kliknite na názov vrstvy, ktorej dáta chcete exportovať. Potom kliknite na ikonu s tromi bodkami vpravo hore.

uvod

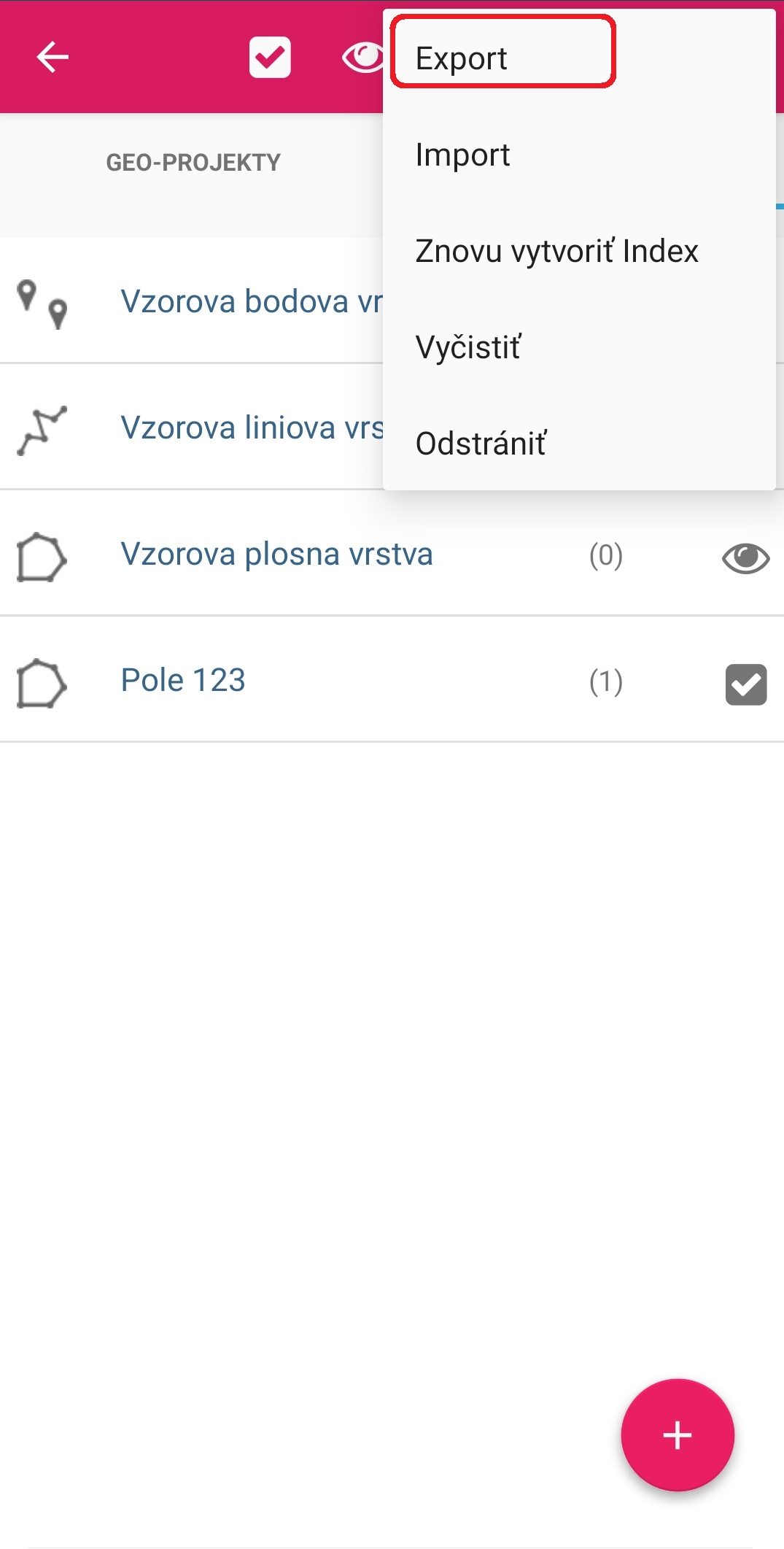

Vyberte voľbu Export.

uvod

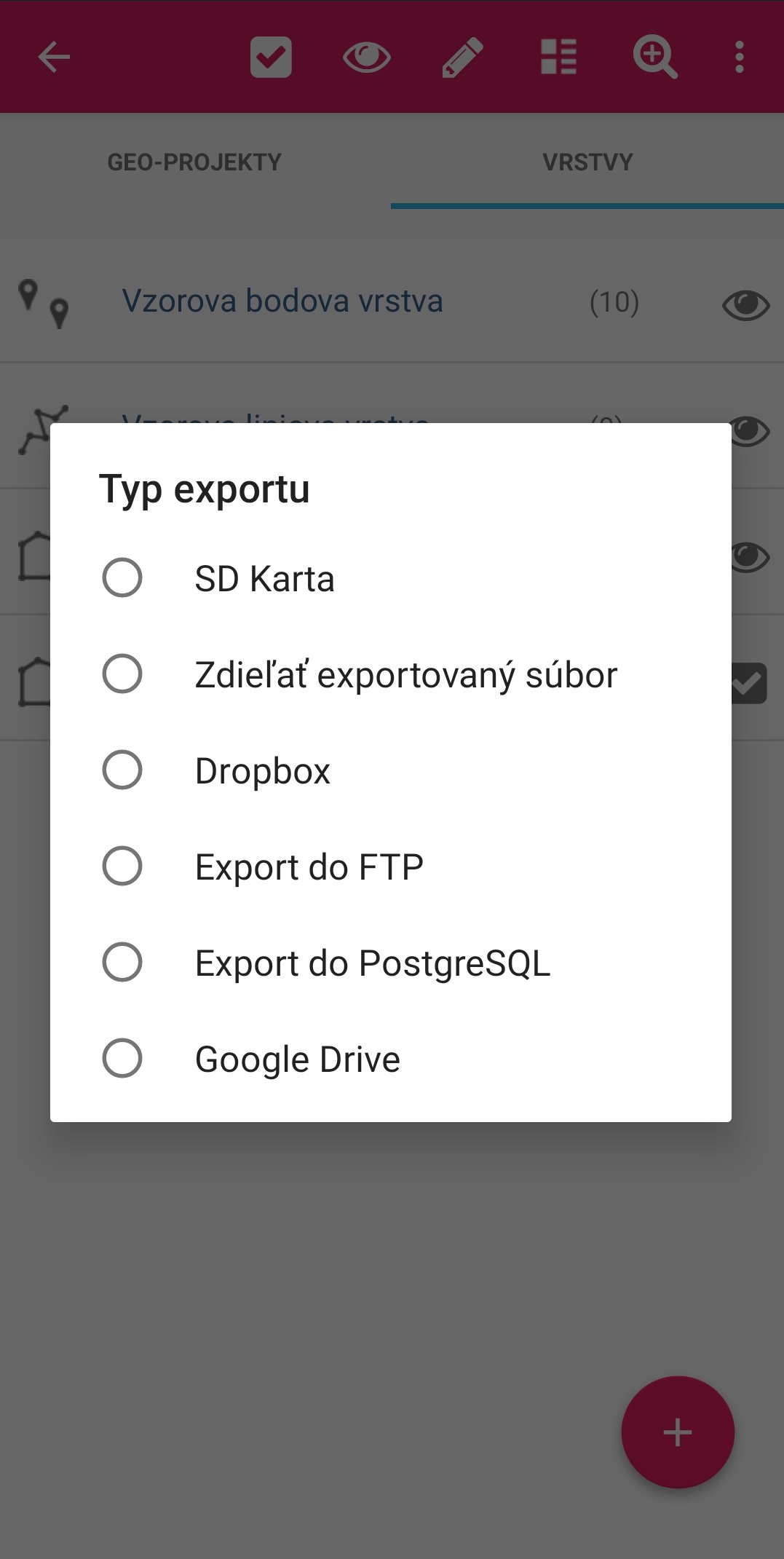

Vyberte miesto kam chcete uložiť exportované dáta.

uvod

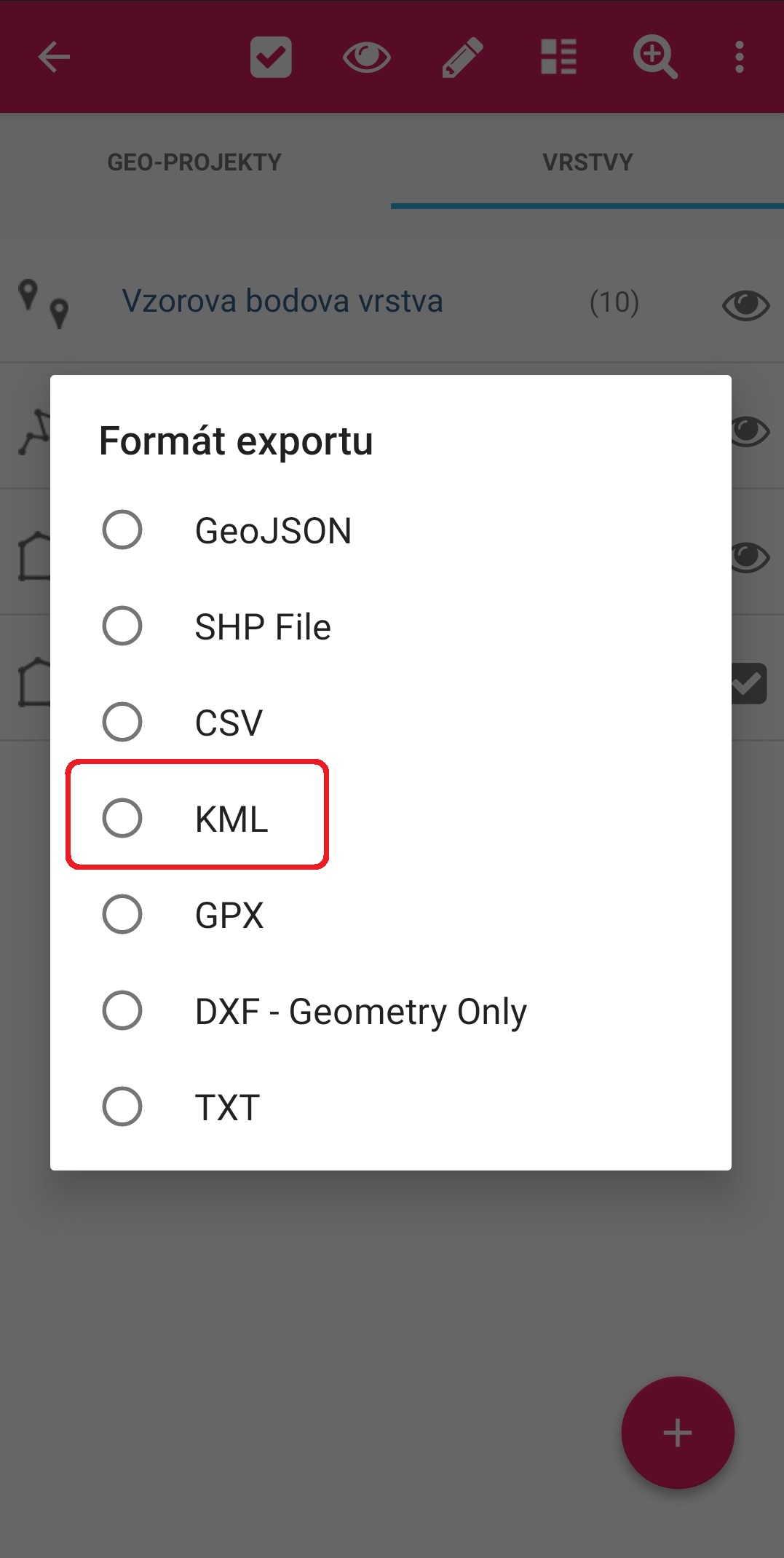

Vyberte formát, do ktorého chcete dáta exportovať. V tomto prípade vyberte formát KML, ktorý budete môcť jednoducho prezerať vo voľne dostupnom programe Google Earth na vašom kancelárskom počítači.

uvod

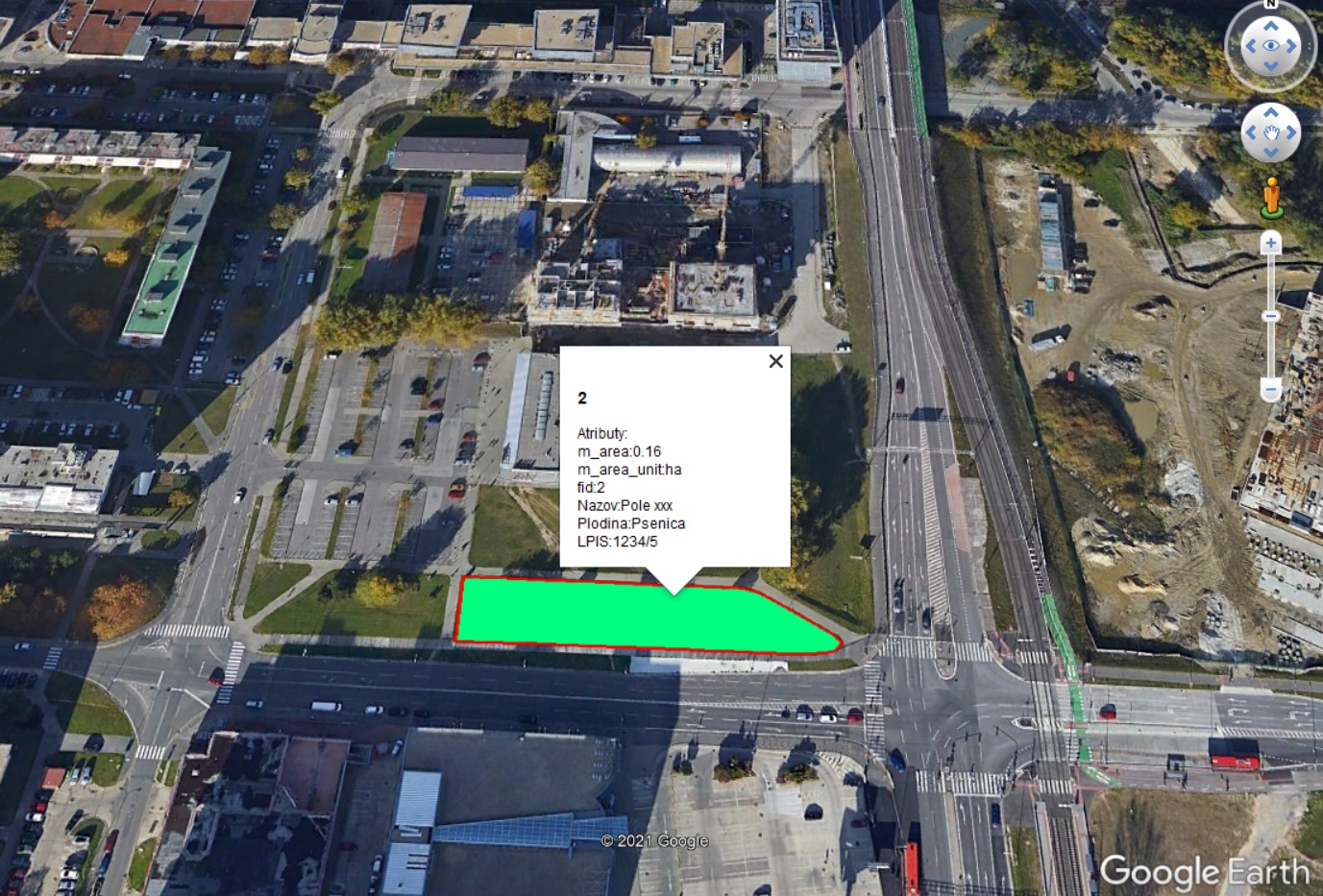

Zobrazenie exportovaného KML súboru v programe Google Earth.
